Product Center
高精度絲桿伺服平臺定位 獨特自適應刮刀系統 靈活,自平衡清潔系統 穩定準確的PCB運輸系統 柔性側壓系統,可克服PCB尺寸偏差 全自動網框定位 人性化操作界面(機械自動教學系統)
設備介紹
錫膏印刷范圍
● SMT工藝的電阻,電容,電感,二極管,三極管等貼片元器件生產加工:01005, 0201, 03015,0402,0603,0805, 1206等
以及其他規格尺寸;
● 印刷尺寸:50x50mm~400x340mm
● PCB規格:厚度0.6mm ~ 6mm
應用范圍
手機,通訊,液晶電視,機頂盒,家庭影院,車載電子,醫療電力設備,航天航空等產品/設備的生產制造,
和一般電子產品的生產加工。
產品技術要點
● 功能特點
※ 小平臺自動調整系統
※ 刮刀壓力閉環反饋系統
※ Mark相機光源自動調整
※ SPI聯機系統
※ 2D檢測系統
※ 專注于高精度印刷01005、03015
● 產品選項
※ 錫膏量監測系統
通過錫青檢測感應器檢測前刮刀下方剩余錫膏滾動直徑,智能提示客戶加入錫膏
※ 鋼網網孔檢測
實現堵孔判斷、提示是否清洗鋼網,鋼網檢測連續2次失敗,提示客戶是否更換清洗模式、清洗次數或進行人工清洗。
※ 瓶式自動加錫及錫膏檢測功能
● 通用錫膏罐直接添加
● 可定次數添加
※ 自動點膠功能
可實現打點,區域填點
※UPS斷電保護
斷電后一定時間(10分鐘)內PC可以保持供電,保護生產數據。
※工業4.0MES制造執行系統
● 可定制滿足客戶不一樣的通訊模式,真正實現智能化操作管理。
● 產量分析及實時統計運行信息功能
● 報警智能提示系統及處理方案
● 條碼識別功能
※ 智能溫度控制系統
● 頂置式溫度可調,可顯控制系統
● 外置式溫度控制系統
規格參數
| Hito | |
制程參數 | 規格 | |
網框尺寸 | Min Size | 470*370mm |
Max Size | 737*737mm | |
系統對準和重復定位精度 | ± 17um,?(CPK≥2.0) | |
焊盤印刷精度 | ±8um,?(CPK≧2.0) | |
印刷周期 | 7s | |
PCB 最小尺寸 | 50X50mm | |
PCB 最大尺寸 | 400X340mm | |
PCB厚度 | 0.4~6mm | |
刮刀壓力 | 0~10Kg | |
刮刀速度 | 1~200mm/sec | |
印刷間隙 | 0-20mm | |
印刷脫模 | 脫模速度:0.1-20mm/s,脫模距離:0-30mm | |
適用漿料 | 錫膏、油墨、銀漿 | |
智能傳輸系統 | 規格 | |
PCB重量 | ≤3Kg | |
PCB翹曲量 | ≤1% | |
過板高度 | ≤18mm | |
傳送高度 | 900 ± 40mm | |
電器配置及環境要求 | 規格 | |
工作環境濕度 | 30%-60% | |
工作環境溫度 | -20°C~+45°C | |
使用空氣 | 4~6Kg/cm2 | |
電源 | AC:220± 10%,50/60HZ 1 ? 3KW | |
標準配置 | 規格 | |
網板定位 | 程序設定,Y向定位 | |
自動平臺偵測系統 | 平臺高度根據板厚設定自動校準 | |
智能傳輸系統 | 自動停板裝置+自動基板定位+傳輸方向:左-右;右-左:左-左;右-右 | |
清洗方式 | 干 、濕、抽真空三種模式 | |
清洗方式 | 滴淋式清洗系統;來回清洗;干 、濕、抽真空三種模式 | |
機器外形尺寸 | 1165(L)X1390(W)X1515(H)mm | |
機器重量 | 約1100Kg |

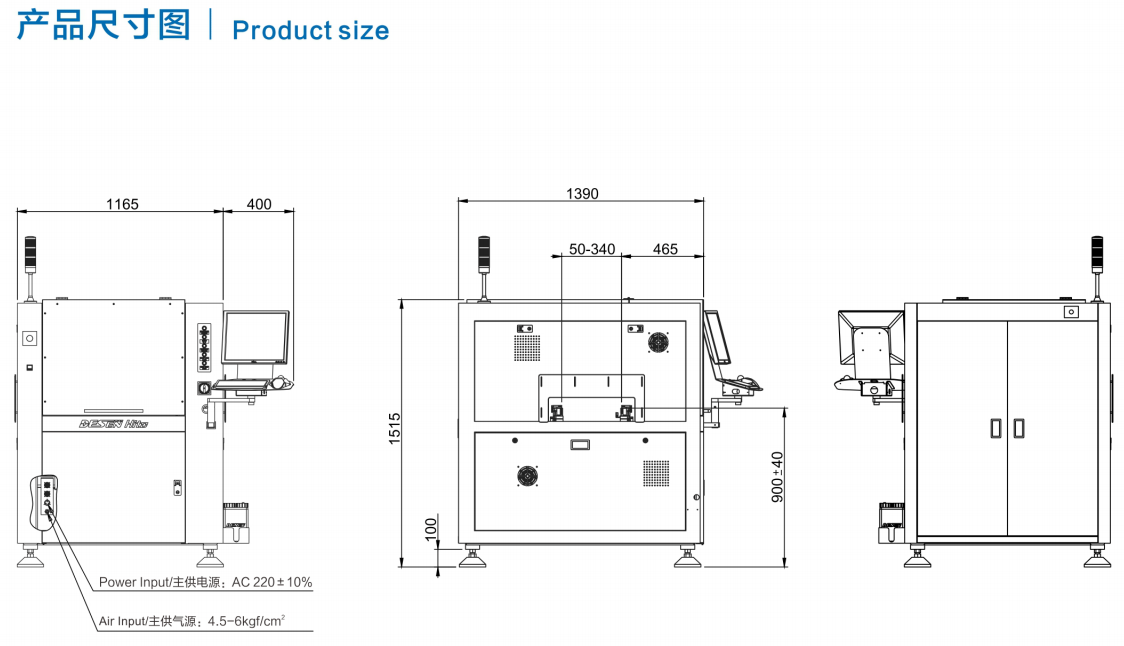

外形尺寸
